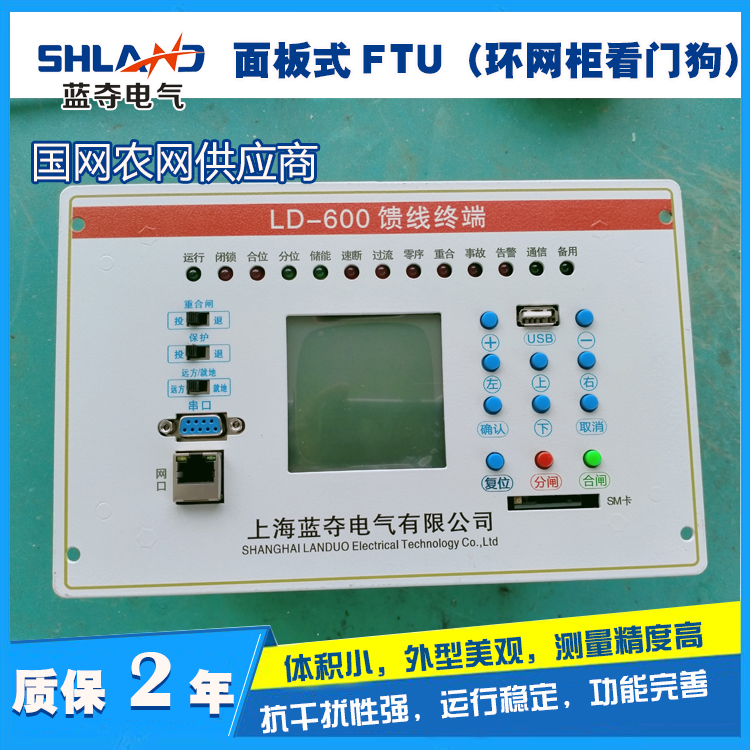

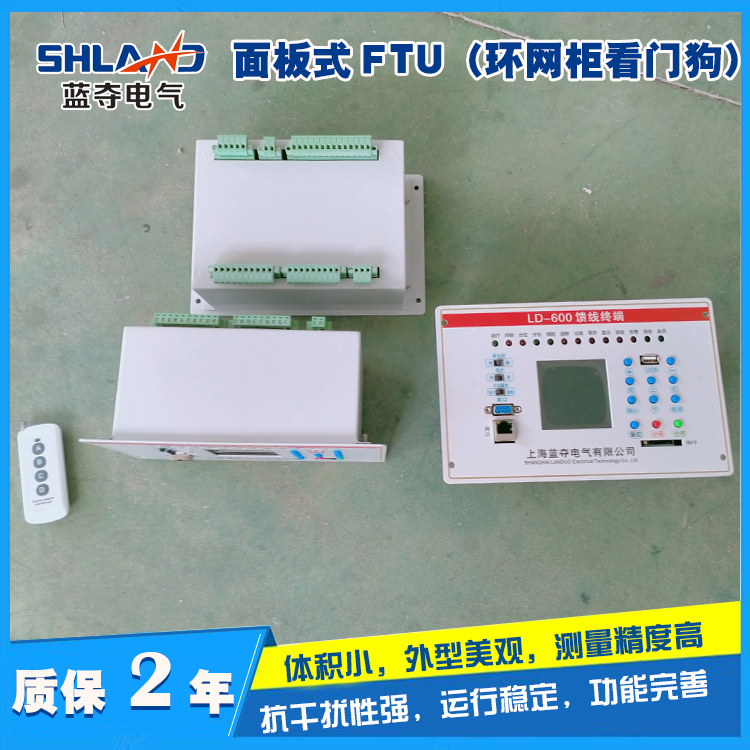

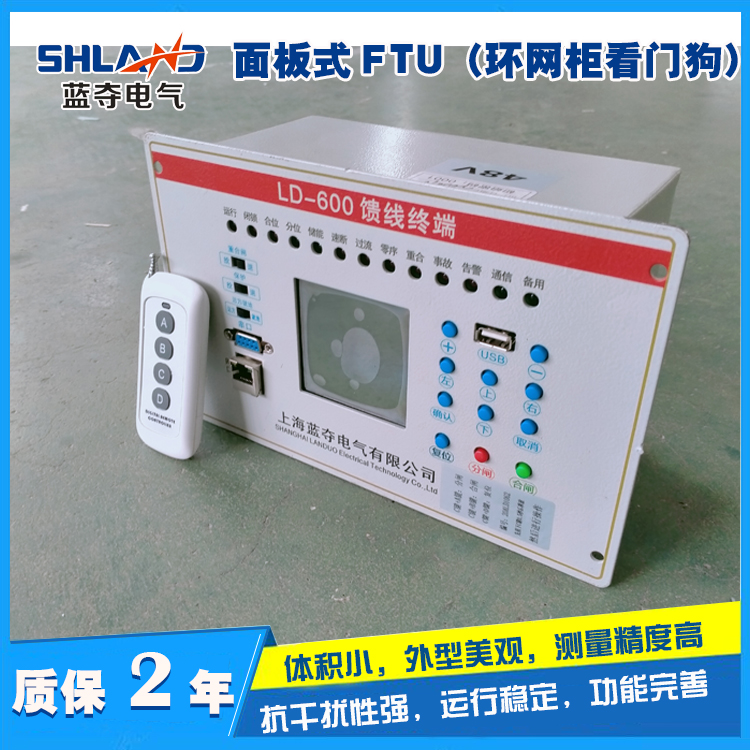

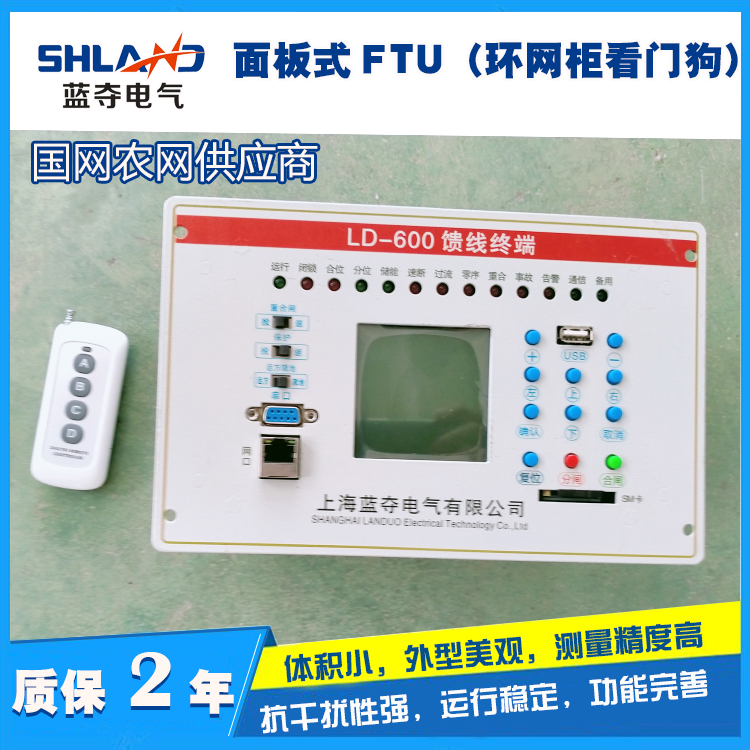

LD-600馈线终端
随着国民经济的高速发展及国家对配网自动化的重视，近几年国家在南方电网和国家电网都做了相关的试点工程，总体见到一定的成果，但也发现一些问题。根据近十年的配网自动化工程的基础研究，本公司研发出FTU系列保护测控装置，该装置适用于110kV 以下电网及发电厂的厂用电系统，具备完善的保护、测量、控制功能，为中压电网及厂用电系统的保护与控制提供了完整的解决方案，可有效地保障中压电网及厂用电系统的安全稳定运行。
智能控制器是中压架空线电网的监控单元,其与开关本体通过控制电缆和航空接插件进行电气连接,能够按照预定的开断和重合顺序在交流线路中自动进行开断和重合操作，并在其后自动复位或闭锁的自具控制保护功能的高压开关设备。
FTU系列智能控制器集线路保护、测量、控制、监测、通讯、远动等多种功能于一体，具有高度集成、灵活配置、友好人机界面的特点。广泛应用于配电网（城网、农网）中，它对6kV 或10kV架空线路上的柱上开关、分段开关、联络开关等一次设备进行控制操作，从而实现配电网故障定位、故障隔离和自动快速恢复非故障区域供电。FTU系列智能控制器适用于简单或复杂配电系统，无需后台即可实现配电网自动化的基本功能，也可作为有后台系统的配电网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。
本机采国内外先进技术，由于采用低功耗设计，具有体积小、外型合理美观、功能完善、抗干扰能力强、运行稳定可靠、测量精度高等优点，可以完全替代进口相关产品；而且还具有进口产品所不具备的在线检测、诊断与综合自动化功能。可以与国产常用的（SF6、真空）断路器直接配合使用形成“智能断路器”，也可以对大量已经投运的断路器进行改造，从而大幅度降低城乡配电网自动化改造与建设工程成本，缩短施工周期。
n 模块化设计：
本系统采用模块化设计，能方便灵活满足不同操作机构、不同线路、不同保护方案的实施。能方便安装于箱体、FDR钟罩、环网柜、开关柜等环境。
n 宽电源电压：
本系统采用开关电源宽电压、高效率的电源设计方案。即能有效的满足对二次终端系统功耗的要求，也能满足成套设备安装于线路任何位置，克服了经常出现电源PT容量不足、机构卡死、线路出口电压过高、线路末端电压过低等引起的一次设备异常现象，从而引起停电范围的增加。
n 完善的电池管理：
系统电池管理采用三段式充电管理、定时活化及手动活化等保护，真正做到电池服务于终端，终端管理好电池。而不是孤立的电池管理与终端毫无联系，并有效提高电池使用寿命。
n 快速动作：
系统有快速动作压板，为半波检测。投入后能比常规全波检测快7~10毫秒。
n 完善的规约：
系统包括了101、104、Modbus RTU等保护装置常用通信规约，可灵活配置以适应不同厂家的主站
n 友好的操作界面：
采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。
n 事件记录系统：
具有事件顺序记录功能，可记录200条时间记录，故障记录掉电不丢失。
n 可编程开入：
系统除了常规的4个开入量外，预留有4路可编程开入.用户可以按照需要自己定义开入量。
n 可编程输出：
系统除分闸，合闸输出接口外，还预留3路可编程输出。用户可以按照需要自己定义。
n 切换一次/二次保护值：
保护设置可设置为一次值或者二次值，用户可以在系统设置中系统参数一项中修改。
1.3.1瞬时速断保护
可用作电流三段保护中的第一段保护。线路电流达到定值后立即跳闸，不延时，并产生SOE记录。
1.3.2延时速断保护
可用作电流三段保护中的第二段保护。线路电流达到定值后，经过整定时间延时后跳闸，并产生SOE记录
1.3.3定时限过电流保护
可以用作电流三段保护中的第三段保护。线路电流达到定值后，经过整定时间延时后跳闸，并产生SOE记录。
1.3.4 反时限过流保护
反时限过流有4种曲线，具体见附录介绍。
1.3.5 零序过流保护
检测线路中因为接地而产生的零序电流，用户可以选择退出，告警，投入。同时也可以带方向保护，设置灵敏角，进一步减小误动作。因为带方向保护需要有零序电压，此功能需要订货时提前说明。
1.3.6 过负荷保护
检测线路中三相电流，用户可以选择退出，告警，投入。
1.3.7 线电压欠压保护
提供线路中的线电压欠压保护
1.3.8 线电压过压保护
提供线路中的线电压过压保护
1.3.9 PT断线保护
提供线路中PT断线保护，PT断线后，控制器报警。
1.3.10 涌流抑制保护
线路中空载变压器较多，在合闸时候一般会产生持续100ms左右的远超额定工作的电流，此时就需要投入涌流功能，不然会造成过流保护误动作。
1.3.11 重合闸保护
提供1~3次重合闸保护，可自动复归。连续重合失败后，自动闭锁。
1.3.12 合闸后加速保护
重合或者手合到故障点后加速跳闸。
1.3.13 失电分闸
1.3.14 得电合闸
1.3.15 SOG保护
相电流达到定值后闭锁其它电流故障分闸，等系统无压无流后跳闸(此功能订货时需备注)，适用于负荷开关。
1.3.16 脉冲记忆保护
1.3.17 低频减载保护
1.3.17 预付费保护
1.3.18 非电量保护
用户可以在次进行4路非电量的保护设置，可选退出/告警/投入（跳闸）
1.3.19“四遥”通讯功能
产品留有标准的RS-485/232 通讯接口/以太网RJ45接口及GPRS通信，可与相关设备配合实现无线、有线、光纤、载波等远动控制。从而实现遥测、遥调、遥控、遥信四遥功能。通讯规约可选为Modbus或IEC101.IEC104.Modbus RTU等
1.3.20显示自动保护功能
在没有按键按下的情况下，为保护液晶，液晶显示可自动关闭（在主界面的系统设置里面的背光设置中可以设置时间），按下确认键恢复显示到主页面。
1.3.21 参数校正功能
考虑到用户使用的互感器的误差问题，因此还有参数校正功能，用户可以在参数校正界面进行模拟通道的数值校准。
其中，相电流IA,IB,IC分别在5A和20A校准，零序电流在0.5A和1A进行校准。电压在120V进行校准。
最后，参数校正功能请用户慎用，如果校正失误后，用户可以在参数校准界面复归校准参数，恢复出厂设定。
1.3.22 电参量测量
本装置可以检测4路电流4路电压。测量线路有功/无功/功率因素等电参量.
1.3.23 电池自动活化（选配）
本装置具备电池活化管理功能。订货时需备注需要 电池电压监测功能。
1.3.24 GPRS通信（选配）
本装置还可选带GPRS模块(2G/4G)。GPRS无线通信为平衡式IEC101/IEC104规约，可实现四遥功能。
1.3.25 短信功能（选配）
本装置短信支持移动/联通的手机卡发送接收短信命令，需要订货时进行说明。
环境温度：-40℃～+70℃
相对湿度:不大于95%，无凝露
大气压力:80～110kPa
其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，且具有防雷、雨、雪设施
试验的标准大气条件:
环境温度: +15～+35℃
相对湿度:45%～75%
大气压力:86～106kPa
储藏及运输：-25～+70℃
工作电源： 24V/48V/110V/220V AC/DC允许偏差 -20%. 需订货时说明
操作电源： 本装置输出为无源输出。
交流电流： 5A/1A （产品默认5A，如需1A需订货时说明）
交流电压： 220V（其它电压等级需订货时说明）
频 率： 50Hz
2.3.1 整定范围及误差：
保护电流整定范围：定值整定二次最大值为100A，范围详见<五.定值清单>。
保护电流误差：误差不超过±1%或±0.01A，
电压整定范围：二次值范围5~300V，误差不超过±3%，整定步长0.01V。
时间整定范围：过流保护、电压保护延时范围0 ~600s，
误差不超过±1%或±20ms
反时限过流保护延时误差不超过±5%理论值或±20ms
零序保护、过负荷告警延时范围0.1~600S，
误差不超过±1%或±40ms；
时间整定步长：0.01s
2.3.2 电流速断出口动作时间：≤35ms (1.05倍动作电流)
2.3.3 装置功耗：
交流电流回路：In=5A时，不大于1VA/相
交流电压回路：额定电压时，不大于1VA/相
直流电压回路：正常工作时，不大于8W
保护动作时，不大于10W
2.3.4 过载能力：
电流回路： 2倍额定电流可长期工作
10倍额定电流允许10S
20倍额定电流允许1S
电压回路：1.2倍额定电压可长期工作
1.5倍额定电压允许10S
2.3.5 开入回路：
装置内部提供直流24V（无需外部电源，外部开入只需提供干接点）
2.3.6 开出触点容量：
分合闸继电器输出：8A 250V AC（纯阻性负载）
可编程继电器输出：5A 30V DC/ 5A 250V AC
2.3.7 绝缘电阻、介质强度和冲击电压：
绝缘电阻：≥100MΩ
介质强度：2kV（有效值）、50Hz的交流试验电压历时1min，而无击穿或闪络现象。
冲击电压：承受1.2µs/50µs的标准雷电波的短路冲击电压试验，试验电压5KV/1KV，无绝缘损坏。
2.3.8 振动
根据GB/T-2000中规定的严酷等级为1级的振动响应及耐久能力，检验合格。
2.3.11 冲击
根据GB/T-2000中规定的严酷等级为1级的冲击响应及耐久能力，检验合格。
2.3.13 碰撞
根据GB/T-2000中规定的严酷等级为1级的碰撞能力，检验合格。
2.3.14 耐湿热性能
根据GB 7261-2008第21中规定的湿热试验合格
2.3.15 抗电磁干扰性能
＞ GB/T 14598.10-2012中规定的严酷等级为B级的快速瞬间变干扰检验合格
＞ GB/T 14598.14-2010中规定的严酷等级为Ⅲ级的静电放电干扰检验合格
＞ GB/T 14598.9-2010中规定的严酷等级为Ⅲ级的辐射电磁场干扰检验合格
＞ GB/T 14598.13-2008中规定的频率为1MHz/100kHz脉冲群干扰检验合格
相间保护包括了速断保护、延时速断保护、过流保护、过负荷保护和反时限保护（反时限保护详见附录一）。其判断是当任一相电流大于相关保护定值为基本条件，当达到条件且相关保护投入时，延时达到设定值时保护出口跳闸。其判断逻辑图如下：
零序保护逻辑有2类，其中一类是不含零序电压，保护逻辑和相电流类似，判断逻辑图如下：
另外一类是包含方向保护的逻辑，其中α是零序电流和零序电压的夹角，Wset是设置的灵敏角。此类保护逻辑因为需要零序电压的参与，因此如果需要须在订货前进行说明。其判断逻辑图如下：
欠压逻辑有2类，包含多PT和单PT，常规控制器为单PT，若需要多PT，须订货前说明。单PT判断逻辑图如下：
双PT判断逻辑如下：
非电量保护包含预付费分闸、预付费合闸、以及4路可编程非电量保护等。其保护逻辑如下图：
3.6.1失电分闸和来电合闸
失电分闸的保护逻辑和单PT电压保护的逻辑相似，唯一不同是在保护逻辑执行前，Uab需要先大于设定值，此时失电分闸有效标志位置位，发生失电才会执行失电分闸
来电合闸的保护逻辑和过压保护类似
3.6.2重合闸保护
重合闸可设置1~3次，在电流故障或零序故障(需要使能零序重合)下，跳闸后一段时间后，自动合闸。
3.6.3后加速保护
后加速的保护逻辑和相电流保护逻辑相似，只是在跳变到合位3秒内，进行后加速保护
3.6.4 SOG保护
相电流在大于设定值且满足延时条件后，闭锁一切电流跳闸故障，直至0.5S内无压无流后，分闸。使用于负荷开关。
