配电网自动化站所终端(DTU) 配电网自动化配变终端(TTU) 配电网自动化馈线终端(FTU)

产品介绍

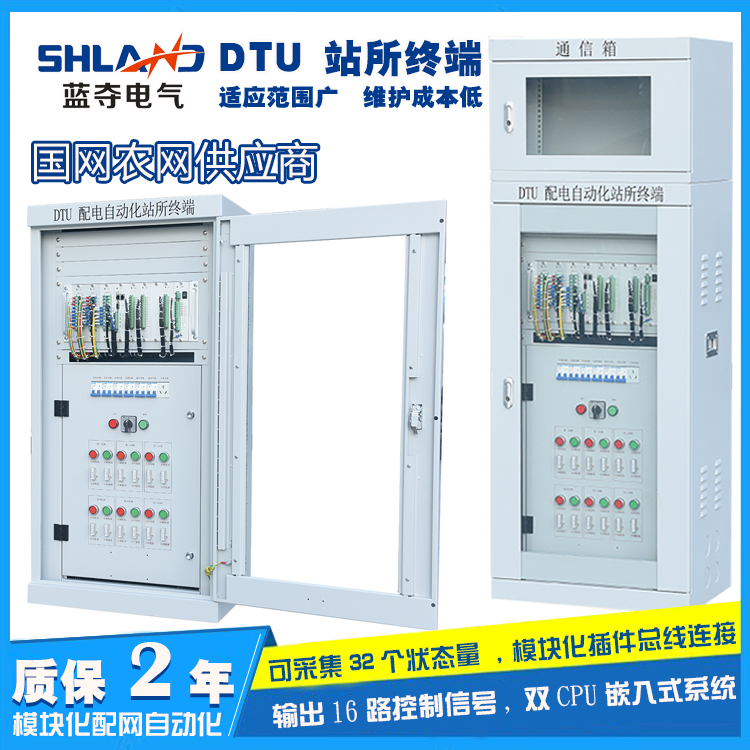

配电自动化终端DTU介绍：

配电自动化终端DTU采用模块化设计，能够完成对配电开关的信息采集和控制，完成配电线路的遥测采集，实现配网线路故障检测。主要通过远程通信通道，如光纤、电缆、GPRS/CDMA等，将信息传送至配电自动化系统子站或主站，同时接收来自子站或主站的控制命令，对配电开关进行遥控操作，从而实现对配电网的实时监控、故障识别故障隔离、网络重构等，减少配电网地停电时间，提高配网的供电可靠性。

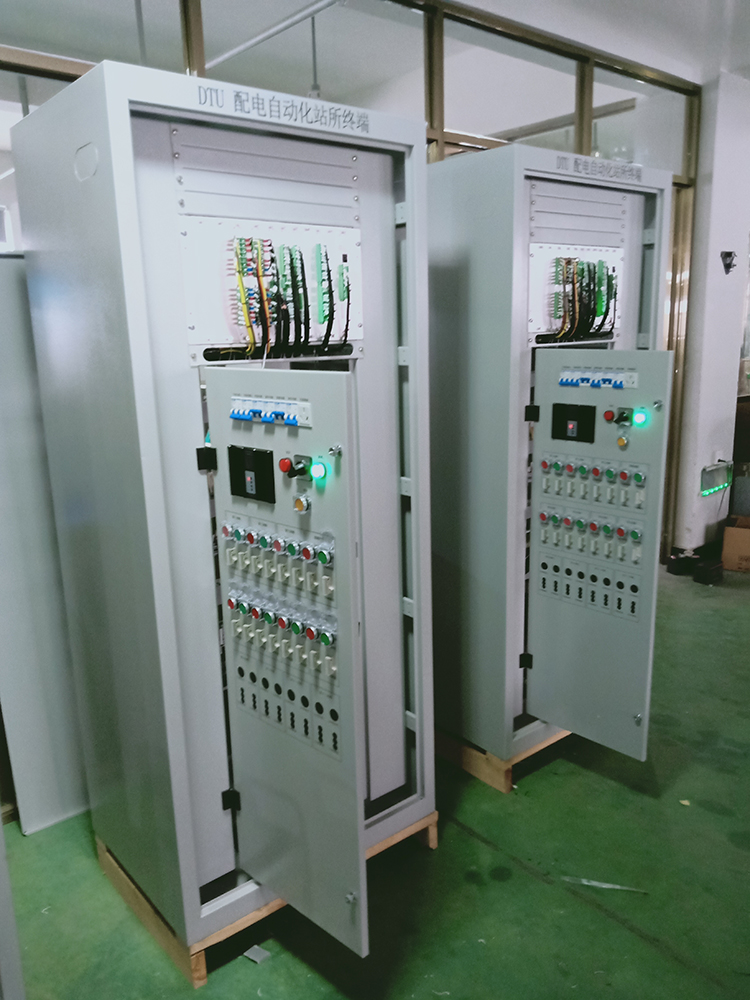

配网自动化终端DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。部分DTU还具备保护和备用电源自动投入的功能。

DTU配电自动化终端产品概述

1、 DTU配网终端能使上级主站系统随时监视配网运行情况并作出正确的决策。
2、线路遥信一般包括开关状态、隔离刀闸状态、接地刀闸状态、储能状态等、故障指示器输出。
3、 35KV配网终端屏能减少配电网地停电时间，提高配网的供电可靠性。
4、故障识别：采集并识别馈线故障电流并向子站或主站传送。
5、强大的网络通信功能，装置采用标准的TCP/IP协议，100M通信速率。
6、变电站DTU终端屏具有双重掉电保护功能，实现蓄电池自动无扰切换和无供电、无蓄电池条件下的数据保护。
7、在主站通信异常时，配电终端应保存未确认及未上送的SOE信息，并通信恢复时及时传送至主站。
8、有功能独立的遥信插件，容量可按需求配置。
9、终端运行故障检测。

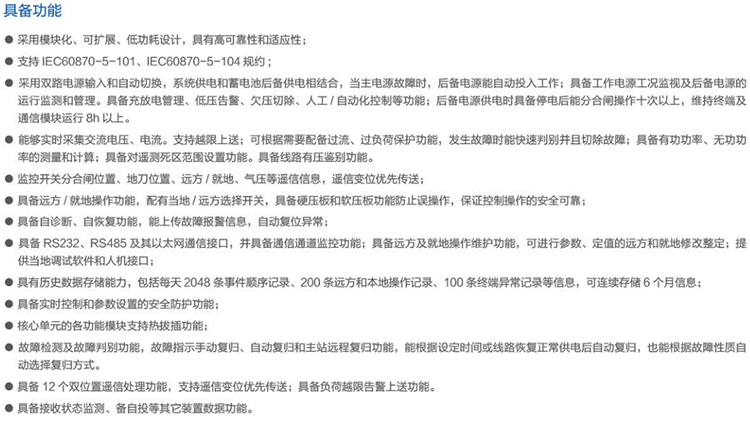

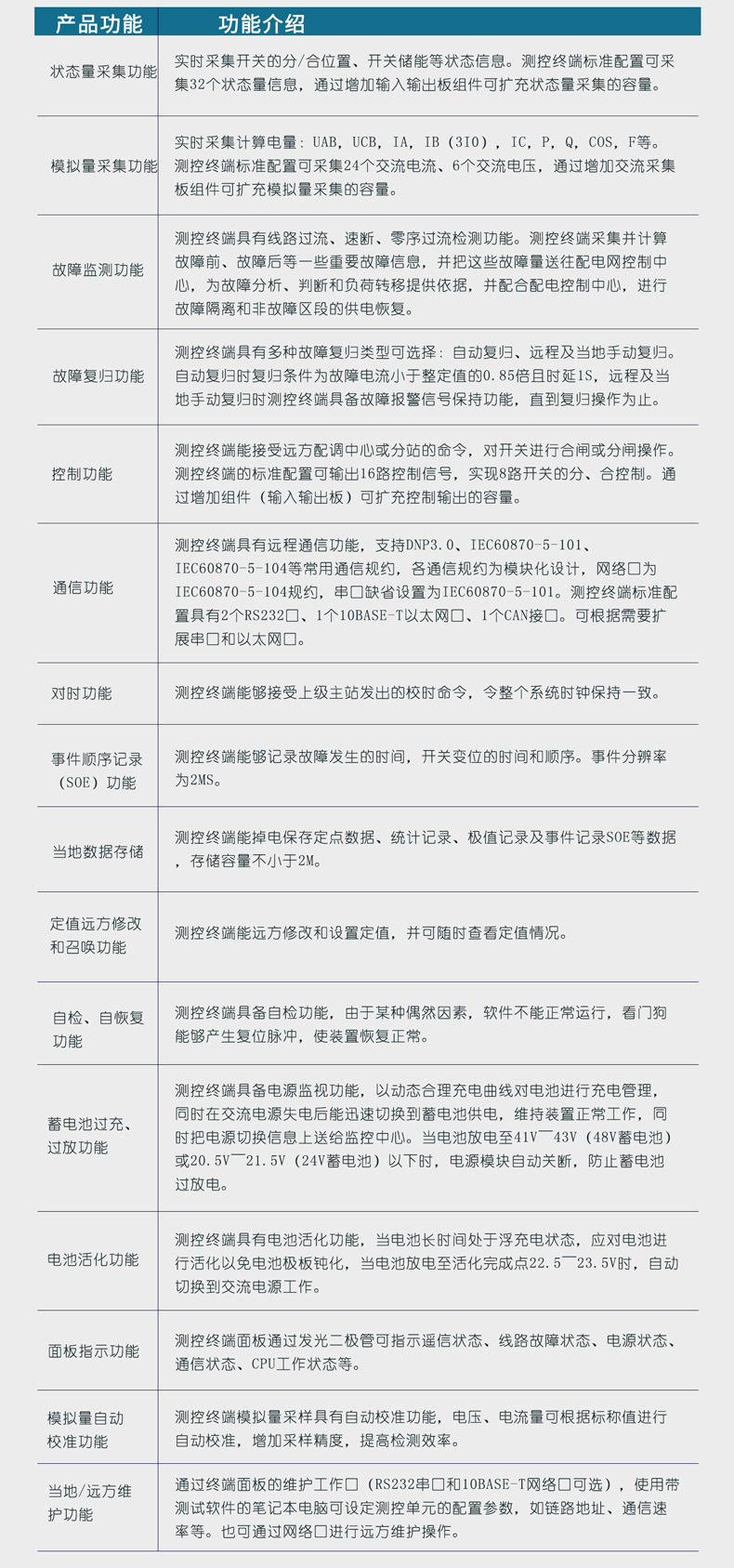

DTU配电自动化终端功能特点

1、配电自动化终端DTU通过调试软件对三遥采样信息进行灵活组态配置，实现对高压侧环网柜或低压侧配变的数据计算处理与监测功能。
2、具有具有通道监视功能。

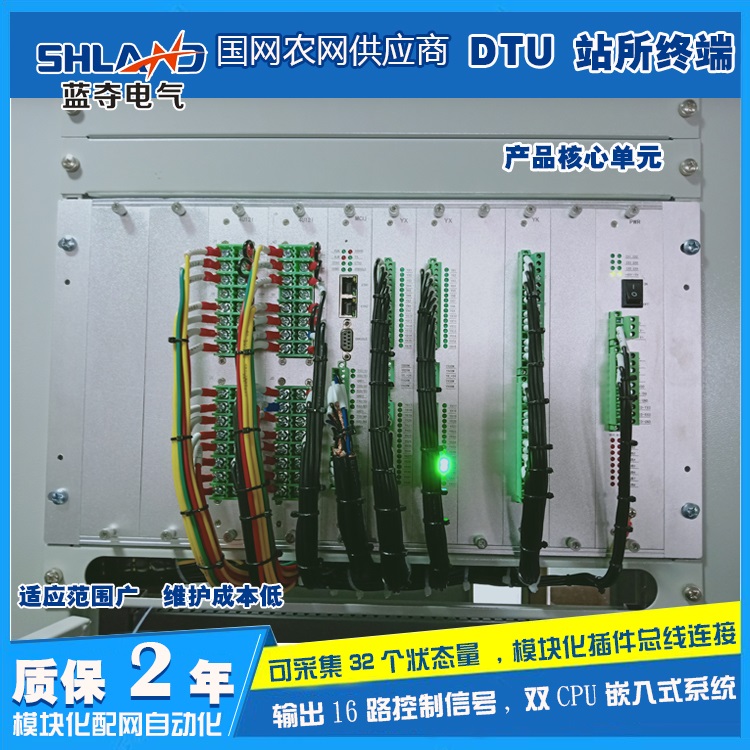

3、 DTU的测控单元：交采、开入、开出、通讯、显示、存储等功能。
4、采用前插拔接线方式，分面板设计。

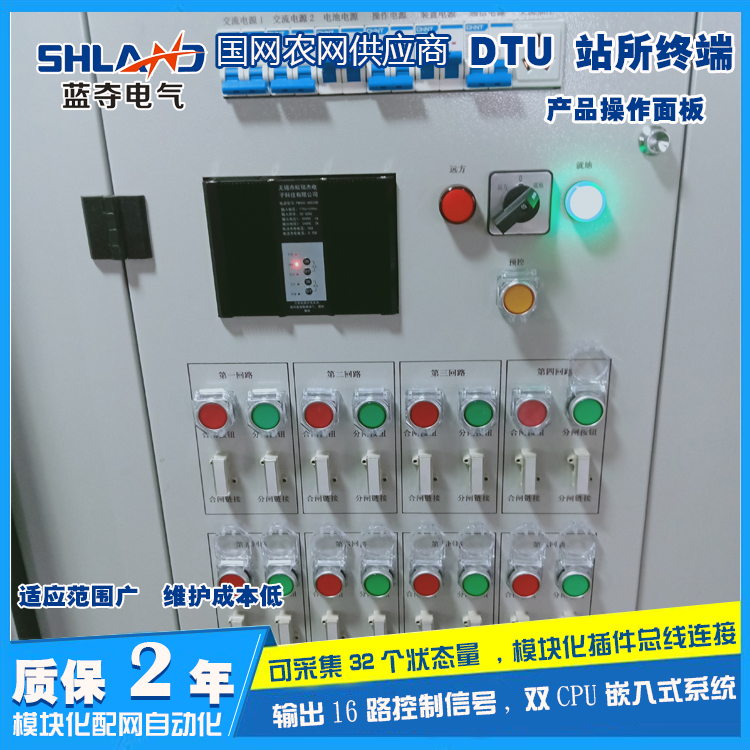

5、远方：遥控把手处于“远方”状态时，常亮。
6、越限故障包括：过压、欠压、过流。
7、具备本地手动电池充放电、活化功能。
8、配网终端DTU可以通过主站系统对配网设备遥控操作，从而缩短故障处理时间和降低人工维护成本。
9、各模拟量的测量误差不超过±0.5%。

DTU配电自动化终端工作原理

1、直流采样：采集直流量，实现直流电压的测量。
2、配网终端DTU可以通过主站系统对配网设备遥控操作，从而缩短故障处理时间和降低人工维护成本。
3、配电终端需要联网运行的，主站要进行专门设置和确认。
4、电源端口共模干扰，满足国标GB/T 15153.1-1998，4级：2.5kV。
5、开关量分辨率不大于2ms。
6、配电终端与主站建立连接时间应小于60秒。
7、负荷过流：当线路过负荷，但尚不太影响线路安全运行的情况，设备检测到电流超过“过流启动”预置值，产生过流遥信告警信号。
8、可与配电网自动化主站和子站系统配合，实现多条线路的电量的采集和控制，检测故障、故障区域定位、隔离及非故障区域恢复供电，提高供电可靠性。
